DETALLE DE LOSA PREFABRICADA

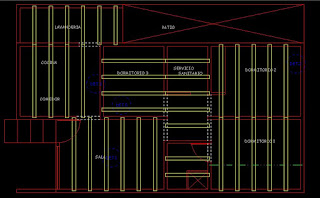

PRINCIPIOS BASICOS PARA DIBUJAR EN LA PLANTA UN PROYECTO, LA ESTRUCTURA DE UNA LOSA PREFABRICADA.
SI EN EL PROYECYO QUE SE ESTA DIBUJANDO EL ING. O ARQ. DECIDE UTILIZAR PARA LA CUBIERTA DEL TECHO DE LOSA DEL TIPO PREFABRICADA A BASE DE VIGUETAS Y BLOCKS, SE DEBERA ENTONCES DE TENER EN MENTE COMO SE DIBUJA ESTA EN UN PLANO.
VEAMOS A CONTINUACION LA FORMA COMO SE MODILA O ARMA ESTE TIPO DE LOSA.
PASOS BASICOS A SEGUIR PARA MODULAR LA PLANTA DE UN PROYECTO CON ESTE TIPO DE LOSA:
1.-LAS VIGUETAS SE COLOCNA EN EL SENTIDO MAS CORTO DEL AMBIENTE A CUBRIR.
EJEMPLO: EN UNA PLANTA DONDE DEL EJE E AL EJE F HAY 4.00METROS Y DEL EJE 2 AL EJE 3 HAY 3.15. EL SENTIDO MAS CORTO ES ENTONCES 3.15 Y EN ESE SENTIDO ES DONDE ESTA DIBUJADA LA VIGUETA.
2.-LAS VIGUETAS PUEDES IR APOYADAS A UNA SOLERA UNA VIDA O A UN MURO DE CARGA, ESTO LO DICIDIRA EL ING. O ARQ.
3.-ESTE TIPO DE LOSA TAMBIEN SE COMPONE DE OTROS ELEMENTOS COMO RIGIDIZANTES...Y BASTONES LOS CUALES EL ING. O ARQ. DEBERAN DE SEÑALARSE LA UBICACION EN EL PROYECTO PARA PODER DIBUJARLOS.
4.-LA FORMA DE MODULAR UN PLANO DEBERA DE SER SIEMPRE SUPERVISA POR UN ING. O ARQ.
EN EL CASO DE UN PROYECTO DE DOS O MAS NIVELES ING. O ARQ. USAN CRITERIOS DIFERENTES AL MODULAR CADA PLANTA YA Q ALGUNOS APOYAN LOS MUROS QUE NO SON DE CARGA A UNA DOBLE VIGUETA Y OTROS PREFIEREN APOYARLOS A UNA VIGA RAZON POR LA QUE SERA IMPORTANTE PREGUNTAR LA MODULACION Y EL TIPO DE APOYO DE LAS VIGUETAS.
DETALLES DE ARMADO DE LOSA PREFABRICADA EN CUESTION DE COMO COLOCAR BOVEDILLAS O BLOCK CUALQUIERA QUE SEA LOS CASOS:
LINK DE DESCARGA: http://www.4shared.com/photo/SRkWgUTA/DETALLES_DE_LOSA_PREFABRICADA.html
IMAGEN:
SI EN EL PROYECYO QUE SE ESTA DIBUJANDO EL ING. O ARQ. DECIDE UTILIZAR PARA LA CUBIERTA DEL TECHO DE LOSA DEL TIPO PREFABRICADA A BASE DE VIGUETAS Y BLOCKS, SE DEBERA ENTONCES DE TENER EN MENTE COMO SE DIBUJA ESTA EN UN PLANO.
VEAMOS A CONTINUACION LA FORMA COMO SE MODILA O ARMA ESTE TIPO DE LOSA.
PASOS BASICOS A SEGUIR PARA MODULAR LA PLANTA DE UN PROYECTO CON ESTE TIPO DE LOSA:
1.-LAS VIGUETAS SE COLOCNA EN EL SENTIDO MAS CORTO DEL AMBIENTE A CUBRIR.
EJEMPLO: EN UNA PLANTA DONDE DEL EJE E AL EJE F HAY 4.00METROS Y DEL EJE 2 AL EJE 3 HAY 3.15. EL SENTIDO MAS CORTO ES ENTONCES 3.15 Y EN ESE SENTIDO ES DONDE ESTA DIBUJADA LA VIGUETA.
2.-LAS VIGUETAS PUEDES IR APOYADAS A UNA SOLERA UNA VIDA O A UN MURO DE CARGA, ESTO LO DICIDIRA EL ING. O ARQ.
3.-ESTE TIPO DE LOSA TAMBIEN SE COMPONE DE OTROS ELEMENTOS COMO RIGIDIZANTES...Y BASTONES LOS CUALES EL ING. O ARQ. DEBERAN DE SEÑALARSE LA UBICACION EN EL PROYECTO PARA PODER DIBUJARLOS.
4.-LA FORMA DE MODULAR UN PLANO DEBERA DE SER SIEMPRE SUPERVISA POR UN ING. O ARQ.
EN EL CASO DE UN PROYECTO DE DOS O MAS NIVELES ING. O ARQ. USAN CRITERIOS DIFERENTES AL MODULAR CADA PLANTA YA Q ALGUNOS APOYAN LOS MUROS QUE NO SON DE CARGA A UNA DOBLE VIGUETA Y OTROS PREFIEREN APOYARLOS A UNA VIGA RAZON POR LA QUE SERA IMPORTANTE PREGUNTAR LA MODULACION Y EL TIPO DE APOYO DE LAS VIGUETAS.
DETALLES DE ARMADO DE LOSA PREFABRICADA EN CUESTION DE COMO COLOCAR BOVEDILLAS O BLOCK CUALQUIERA QUE SEA LOS CASOS:
LINK DE DESCARGA: http://www.4shared.com/photo/SRkWgUTA/DETALLES_DE_LOSA_PREFABRICADA.html
IMAGEN:
