PLANOS DE ESTRUCTURAS

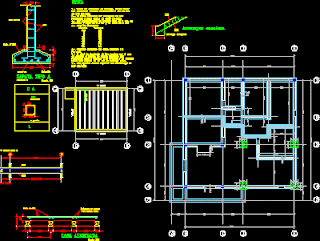

PLANOS DE CIMENTACION:

ESTE PLANO ES UTILIZADO PARA EL TRAZO, NIVELACION Y CONTRUCCION DE LOS CIMIENTOS DE EDIFICION ; POR ESA RAZON SE INDICA EN ESTE, EL TIPO DE CIMENTACION, YA SEA CORRIDA O AISLADA, SUPERFICIAL O PROFUNDA PARA SU FORMULACION, REGULARMENTE INDICAN LOS ANCHOS DE LAS ZANJAS EN DONDE IRAN LOS CIMIENTOS, POR TIPO. UTILIZADO TECNICAS COMO: ASHURADO, RELLENADO DE TINTA O CON MARCADORES, DE LAS AREAS DE LIMITADAS POR LAS LINEAS QUE REPRESENTAR EL RECORRIDO DE LA CIMENTACION.

ES FRECUENTE ENCONTRAR DENTRO DE ESTE PLANO, DETALLES DE CIMENTACION PRINCIPALMENTE SECCIONES TIPICAS EN DONDE ESTAN DESCRITOS LOS REFUERZOS, ANCLAJES, ALTURAS Y PROFUNDIDADES DE CIMENTACION RECUBRIMIENTO MINIMOS Y DEMAS ESPECIFICACIONES TECNICAS, INCLUYENDO LOS REFUERZOS ULTIMOS DEL CONCRETO Y DEL ACERO.
