PLANOS DE ESTRUCTURAS

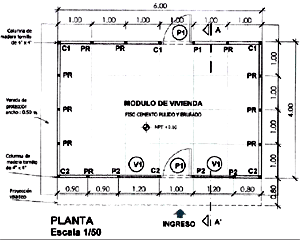

PLANO DE COLUMNAS:

FRECUENTEMENTE, ESTA PLANTA ES ELABORADA EN CONJUNCION CON LA PLANTA DE CIMENTAION EN UN SOLO PLANO.

SENDO NORMALMENTE SU CONTENIDO: LA INDICACION DE LOS ELEMENTOS SUSTENTANTES CERTICALES DE LA EDIFICACION, YA SEAN COLUMNAS, MUROS DE CARGA O DE CORTE.

OARA LA INDIACION, ARRIBA DESCRITA SE EMPLEAN SIGNOS GRAFICOS REPRESENTATIVOS; QUE CONSISTEN, BASICAMENTE EN FIGURAS GEOMETRICAS, TALES COMO RECTANGULOS, CIRCULOS Y OTROS POLIGONOS SIMPLES.

LA IDENTIFICACION DE CADA UNO DE LOS ELEMENTOS SUSTENTANTES, SE LLEVA A CABO POR MEDIO DE UN CODIGO ALFA NUMERICO CORRELATIVO.
